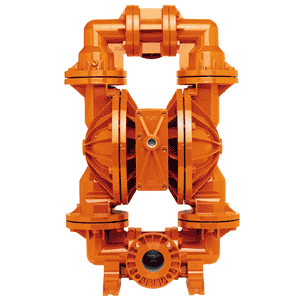

P1500 - 3" (76 mm) 金属泵

威尔顿 P1500 - 3" (76 mm) 金属泵技术参数

口径： 3"

最大流量： 257GPM (984LPM)

最大工作压力： 125PSI (8.6BAR)

接液部结构材质：铝合金、316不锈钢、铸铁、镍基合金

干吸： 22' (6.64m)

可通过最大颗粒： 1/2" (12.7mm)

弹性体：聚氨脂、氯丁橡胶、丁晴橡胶、三元橡胶、
氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™

各种材质的温度范围

聚丙烯
0°C(32°F) ~ +79°C(+175°F)

碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)

聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)

特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)

特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

用户手册下载（需安装Adobe Reader才能阅读）

P1500-PV1500-ADV-MTL-EOM.pdf 文件大小：2880 k

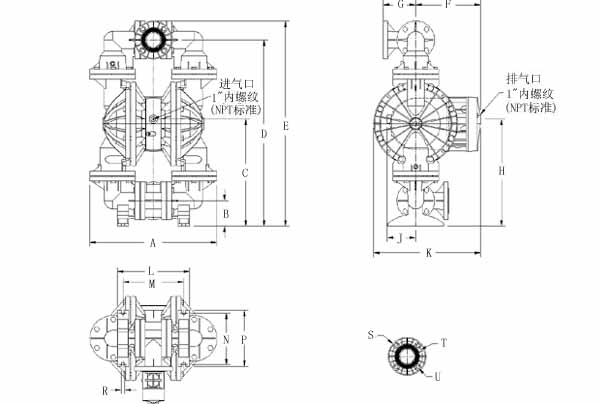

尺寸 - P1500 （金属泵）
序号	公制(mm)	英制(inch)
A	542	21.34
B	106	4.18
C	438	17.27
D	798	31.43
E	893	35.16
F	88	3.48
G	92	3.63
H	437	17.22
J	143	5.63
K	327	12.86
L	536	21.11
M	358	14.00
N	305	12.00
P	256	10.06
R	279	11.00
S	14	0.56
	DIN	ANSI
T	200 DIA.	7.50 DIA.
U	180 DIA.	6.00 DIA.
V	18 DIA.	0.75 DIA.

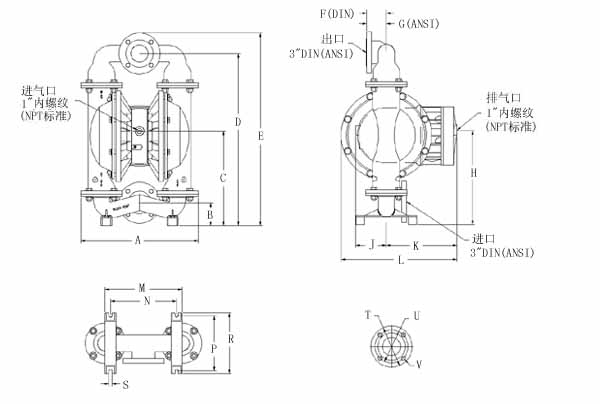

尺寸 - P1500 （金属泵）
序号	公制(mm)	英制(inch)
A	613.4	24.15
B	127.0	5.00
C	536.7	21.17
D	934.7	36.80
E	1030.5	40.55
F	326.6	12.86
G	164.6	6.48
H	536.7	21.13
J	143.0	5.63
K	537.7	21.17
L	363.5	14.31
M	306.1	12.05
N	257.8	10.15
P	282.0	11.09
R	17.8	0.70
	DIN PN16	ANSI 150#
R	Ø200	Ø7.500
S	Ø160	Ø6.00
T	Ø18.0	Ø0.75

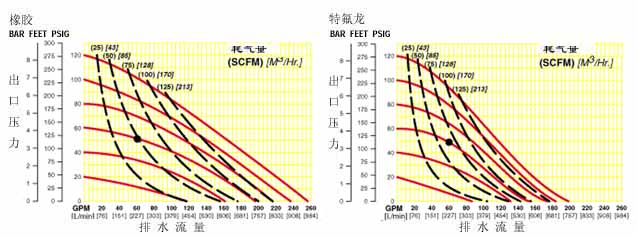

阅读指导

确定您应用需要的流量，计算出总压头（扬程），作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的红色曲线并沿着自左到右的纵坐标，这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到黑色曲线，并沿之向上，有一个数字指出，这数字表示在达到指定压头下所需的必须供气量。
