产品目录：Advanced™ 塑料泵系列（螺栓式泵）：P100 - 1/2" (12.7mm) 塑料泵（螺栓式泵）

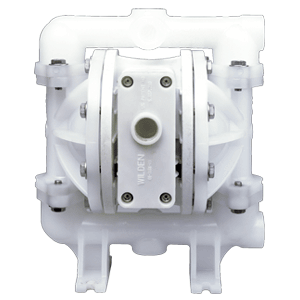

P100 - 1/2" (12.7mm) 塑料泵（螺栓式泵）
P100 - 1/2" (12.7mm) 塑料泵（螺栓式泵） 技术参数
口径：1/2"
最大流量：15.5GPM (59LPM)
最大工作压力：125PSI (8.6BAR)
接液部结构材质：聚丙烯、聚偏二氟乙烯
干吸：17' (5.2m)
可通过最大颗粒：1/16" (1.59mm)
弹性体：丁晴橡胶、聚氨脂、SaniFlex™、氟化橡胶、
特氟龙®、Wil-Flex™
各种材质的温度范围
聚丙烯
0°C(32°F) ~ +79°C(+175°F)
碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)
聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

用户手册下载（需安装Adobe Reader才能阅读）
P100-ADV-PLS-EOM.pdf     文件大小：2700 k

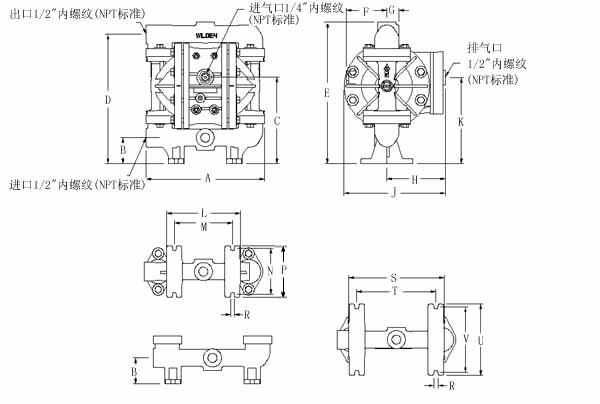

威尔顿 P100 - 1/2" (12.7mm) 塑料泵（螺栓式泵） 结构图
尺寸 - P100
（塑料泵）
序号公制(mm)英制(inch)
A2349.2
B512.00
C1716.73
D25510.02
E27910.98
F803.15
G240.95
H1154.54
J2007.87
K1696.65
L1455.70
M1144.50
N903.56
P1024.00
R80.31
S1887.38
T1566.13
U1405.50
V1295.06

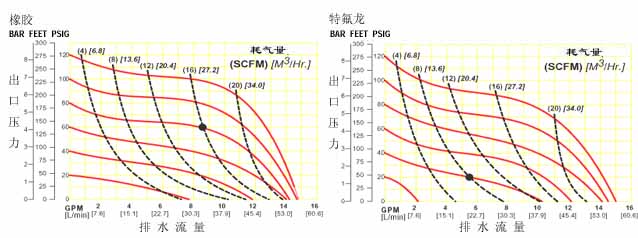

威尔顿 P100 - 1/2" (12.7mm) 塑料泵（螺栓式泵） 性能曲线图
阅读指导 确定您应用需要的流量，计算出总压头（扬程），作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的红色曲线并沿着自左到右的纵坐标，这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到黑色曲线，并沿之向上，有一个数字指出，这数字表示在达到指定压头下所需的必须供气量。
