产品目录：Advanced™ 塑料泵系列（螺栓式泵）：P1500 - 3" (76.2 mm) 塑料泵（螺栓式泵）

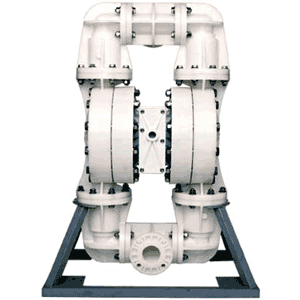

P1500 - 3" (76.2mm) 塑料泵（螺栓式泵）
P1500 - 3" (76.2 mm) 塑料泵（螺栓式泵） 技术参数
口径：3"
最大流量：207GPM (784LPM)
最大工作压力：125PSI (8.6BAR)
接液部结构材质：聚丙烯、聚偏二氟乙烯
干吸：12' (3.63m)
可通过最大颗粒：1/2" (12.7mm)
弹性体：特氟龙®
各种材质的温度范围
聚丙烯
0°C(32°F) ~ +79°C(+175°F)
碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)
聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

用户手册下载（需安装Adobe Reader才能阅读）
P1500 Plastic     文件大小：1291 k

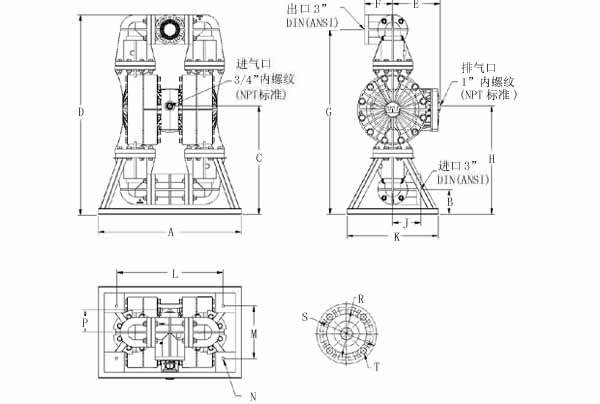

威尔顿 P1500 - 3" (76.2 mm) 塑料泵 结构图
尺寸 - P1500
（塑料泵）
序号公制(mm)英制(inch)
A91436.00
B1606.28
C69127.19
D127950.38
E30311.94
F1817.12
G118146.48
H69327.27
J1817.12
K58423.00
L68126.82
M33613.24
N14 DIA.0.56 DIA.
P1495.88
R140.56
 DINANSI
S160 DIA.6.00 DIA.
T191 DIA.7.53 DIA.
V18 DIA.0.75 DIA.

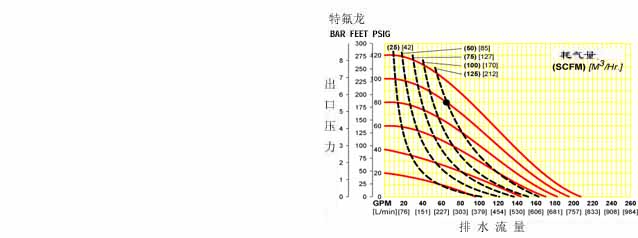

威尔顿 P1500 - 3" (76.2 mm) 塑料泵（螺栓式泵） 性能曲线图
阅读指导 确定您应用需要的流量，计算出总压头（扬程），作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的红色曲线并沿着自左到右的纵坐标，这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到黑色曲线，并沿之向上，有一个数字指出，这数字表示在达到指定压头下所需的必须供气量。
