产品目录：Original™ 塑料泵系列：T8 - 2" (50.8 mm) 塑料泵

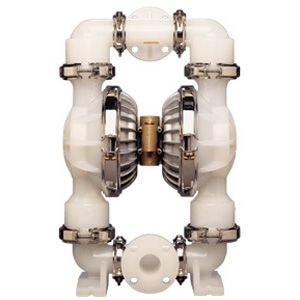

T8 - 2" (50.8 mm) 塑料泵
威尔顿 T8 - 2" (50.8 mm) 塑料泵 技术参数
口径：2"
最大流量：155GPM (586.7LPM)
最大工作压力：125PSI (8.6BAR)
接液部结构材质：聚丙烯、聚偏二氟乙烯
干吸：19' (5.8m)
可通过最大颗粒：1/4" (6.35mm)
弹性体：聚氨脂、氯丁橡胶、丁晴橡胶、三元橡胶、
氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™
各种材质的温度范围
聚丙烯
0°C(32°F) ~ +79°C(+175°F)
碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)
聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

用户手册下载（需安装Adobe Reader才能阅读）
T8-A8-ORG-PLS-EOM.pdf     文件大小：1443 k

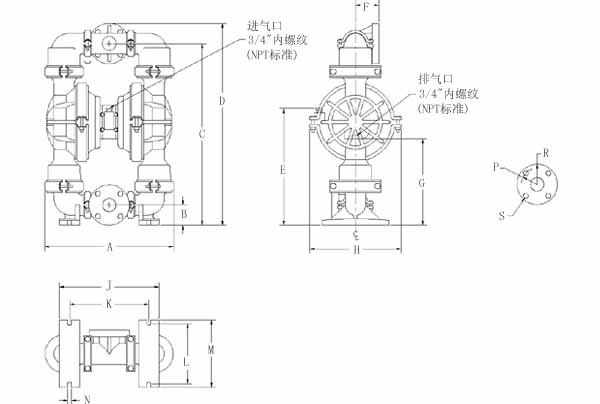

威尔顿 T8 - 2" (50.8 mm) 塑料泵 结构图
尺寸 - T8
（塑料泵）
序号公制(mm)英制(inch)
A491.319 11/32
B77.03 1/32
C693.027 9/32
D770.030 5/16
E446.117 9/16
F88.93 1/2
G344.513 9/16
H332.613 3/32
J386.615 7/32
K306.412 1/16
L228.69
M254.010
N14.39/16
 DINANSI
P60.3 RAD.2 3/8 RAD.
R76.2 RAD.3 1/32 RAD.
S19.8 RAD.25/32 DIA.

* DIN 标准法兰可用于进出口

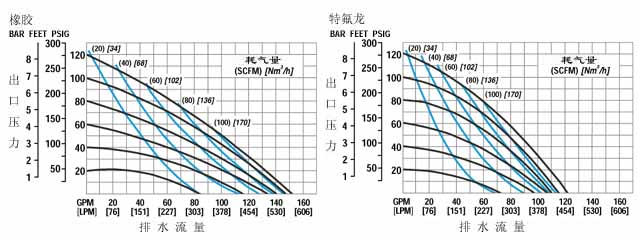

威尔顿 T8 - 2" (50.8 mm) 塑料泵 性能曲线图
阅读指导 确定您应用需要的流量，计算出总压头（扬程），作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的黑色曲线并沿着自左到右的纵坐标，这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到蓝色曲线，并沿之向上，有一个数字指出，这数字表示在达到指定压头下所需的必须供气量。
