产品目录Original™ 金属泵系列:P2 - 1" (25.4 mm) 金属泵



P2  - 1" (25.4 mm) 金属泵

威尔顿 P2 - 1" (25.4 mm) 金属泵 技术参数
口径:1"
最大流量:45GPM (170.3LPM)
最大工作压力:125PSI (8.6BAR)
接液部结构材质:铝合金、316不锈钢、镍基合金
干吸:18' (5.5m)
可通过最大颗粒:1/8" (3.18mm)
弹性体:聚氨脂、氯丁橡胶、丁晴橡胶、三元橡胶、
氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™
各种材质的温度范围
聚丙烯
0°C(32°F) ~ +79°C(+175°F)
碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)
聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

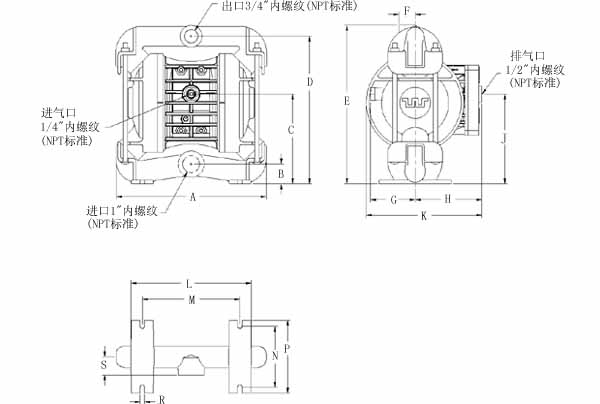

威尔顿 P2 - 1" (25.4 mm) 金属泵 结构图
尺寸 - P2
(金属泵)
序号公制(mm)英制(inch)
A267.510 17/32
B36.51 7/16
C153.26 1/32
D254.010
E279.411
F28.61 1/8
G77.03 1/32
H116.74 19/32
J152.46
K200.87 29/32
L209.68 1/4
M171.56 3/4
N106.44 3/16
P127.05
R7.95/16
S31.81 1/4

*进水口可供BSP英制螺纹

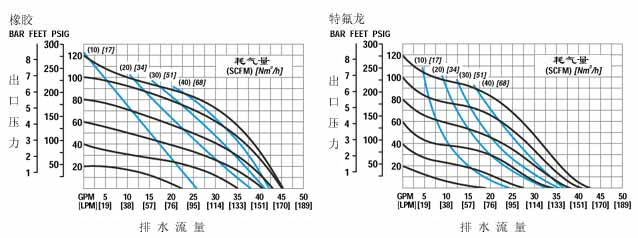

威尔顿 P2 - 1" (25.4 mm) 金属泵 性能曲线图
阅读指导 确定您应用需要的流量,计算出总压头(扬程),作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的黑色曲线并沿着自左到右的纵坐标,这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到蓝色曲线,并沿之向上,有一个数字指出,这数字表示在达到指定压头下所需的必须供气量。
