产品目录：Original™ 金属泵系列：P4 - 1 1/2" (38.1 mm) 金属泵

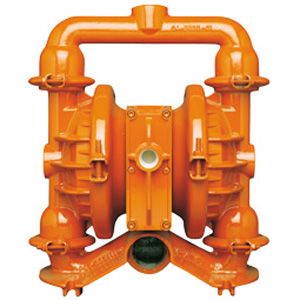

P4 - 1 1/2" (38.1 mm) 金属泵
威尔顿 P4 - 1 1/2" (38.1 mm) 金属泵 技术参数
口径：1 1/2"
最大流量：81GPM (307LPM)
最大工作压力：125PSI (8.6BAR)
接液部结构材质：铝合金、316不锈钢、铸铁、镍基合金
干吸：19.5' (5.8m)
可通过最大颗粒：3/16" (4.76mm)
弹性体：聚氨脂、氯丁橡胶、丁晴橡胶、三元橡胶、
氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™
各种材质的温度范围
聚丙烯
0°C(32°F) ~ +79°C(+175°F)
碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)
聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

用户手册下载（需安装Adobe Reader才能阅读）
P4-PV4-ORG-MTL-EOM.pdf     文件大小：2480 k

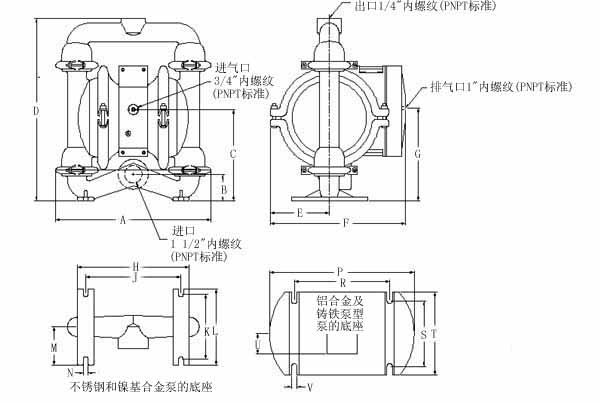

威尔顿 P4 - 1 1/2" (38.1 mm) 金属泵 结构图
尺寸 - P4
（金属泵）
序号公制(mm)英制(inch)
A369.114 17/32
B62.72 15/32
C222.38 3/4
D428.616 7/8
E147.65 13/16
F285.811 1/4
G211.18 5/16
H261.910 5/16
J208.08 3/16
K1526
L177.87
M50.82
N11.17/16/td>
P335.713 7/32
R222.38 3/4
S150.85 15/16
T194.57 21/32
U48.41 29/32
V12.71/2

*进水口可供BSP英制螺纹

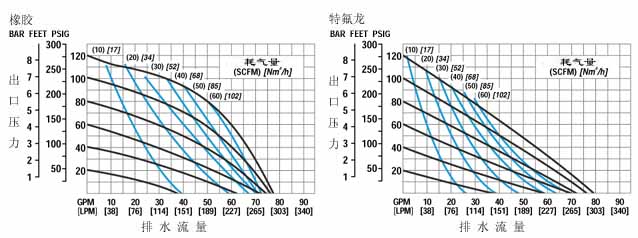

威尔顿 P4 - 1 1/2" (38.1 mm) 金属泵 性能曲线图
阅读指导 确定您应用需要的流量，计算出总压头（扬程），作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的黑色曲线并沿着自左到右的纵坐标，这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到蓝色曲线，并沿之向上，有一个数字指出，这数字表示在达到指定压头下所需的必须供气量。
