产品目录：Original™ 塑料泵系列：P1 - 1/2" (12.7 mm) 塑料泵

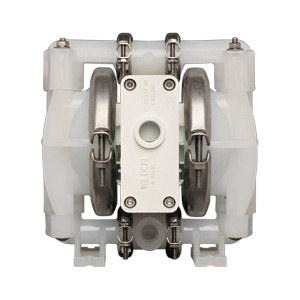

P1 - 1/2" (12.7 mm) 塑料泵
威尔顿 P1 - 1/2" (12.7 mm) 塑料泵 技术参数
口径：1/2"
最大流量：14.8GPM (56.1LPM)
最大工作压力：125PSI (8.6BAR)
接液部结构材质：聚丙烯、碳充乙缩醛、聚偏二氟乙烯、特氟龙PTFE
干吸：20' (6.1m)
可通过最大颗粒：1/16" (1.59mm)
弹性体：丁晴橡胶、聚氨脂、SaniFlex™、氟化橡胶、
Wil-Flex™、特氟龙PTFE
各种材质的温度范围
聚丙烯
0°C(32°F) ~ +79°C(+175°F)
碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)
聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

用户手册下载（需安装Adobe Reader才能阅读）
P1-ORG-PLS-EOM.pdf     文件大小：2770 k

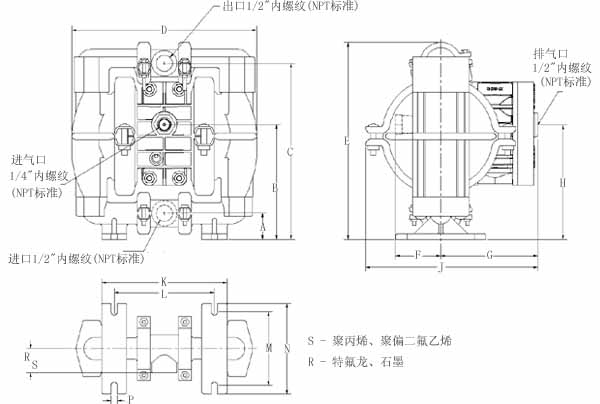

威尔顿 P1 - 1/2" (12.7 mm) 塑料泵 结构图
尺寸 - P1
（塑料泵）
序号公制(mm)英制(inch)
A29.31 5/32
B130.25 1/8
C195.37 11/16
D207.88 3/16
E219.18 5/8
F54.82 5/32
G115.14 17/32
H127.05
J204.08 1/32
K143.75 21/32
L114.24 1/2
M82.63 1/4
N101.64
P7.19/32
R21.427/32
S27.81 3/32

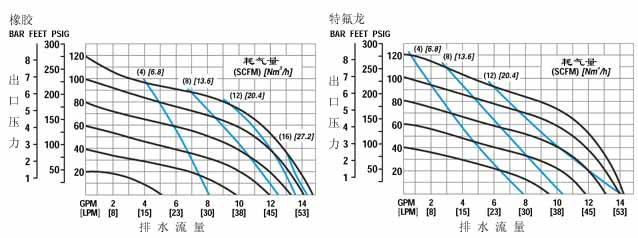

威尔顿 P1 - 1/2" (12.7 mm) 塑料泵 性能曲线图
阅读指导 确定您应用需要的流量，计算出总压头（扬程），作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的黑色曲线并沿着自左到右的纵坐标，这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到蓝色曲线，并沿之向上，有一个数字指出，这数字表示在达到指定压头下所需的必须供气量。
