产品目录：Original™ 金属泵系列：T8 - 2" (50.8 mm) 金属泵

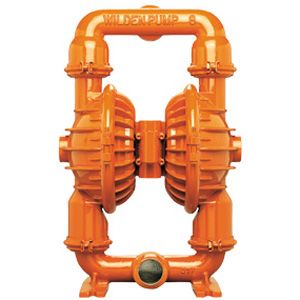

T8 - 2" (50.8 mm) 金属泵
威尔顿 T8 - 2" (50.8 mm) 金属泵 技术参数
口径：2"
最大流量：163GPM (617.0LPM)
最大工作压力：125PSI (8.6BAR)
接液部结构材质：铝合金、316不锈钢、铸铁、镍基合金
干吸：21' (6.4m)
可通过最大颗粒：1/4" (6.35mm)
弹性体：聚氨脂、氯丁橡胶、丁晴橡胶、三元橡胶、
氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™
各种材质的温度范围
聚丙烯
0°C(32°F) ~ +79°C(+175°F)
碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)
聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

用户手册下载（需安装Adobe Reader才能阅读）
T8-ORG-MTL-BIO-EOM.pdf     文件大小：3400 k

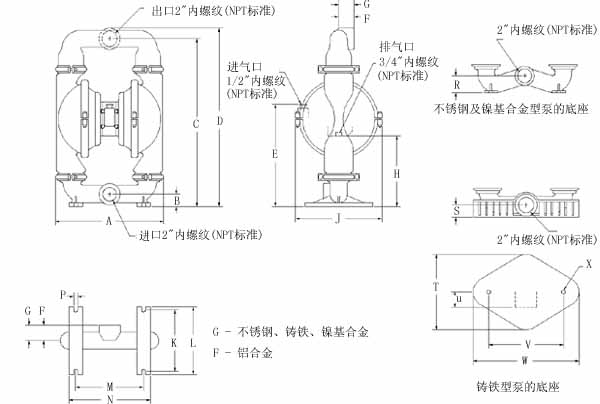

威尔顿 T8 - 2" (50.8 mm) 金属泵 结构图
尺寸 - T8
（金属泵）
序号公制(mm)英制(inch)
A404.015 29/32
B47.61 7/8
C628.724 3/4
D669.226 11/32
E372.314 21/32
F57.22 1/4
G61.72 7/16
H270.710 21/32
J342.913 1/2
K229.49 1/32
L254.010
M255.610 1/16
N313.512 11/32
P14.39/16
R63.52 1/2
S51.62 1/32
T281.811 3/32
U101.64
V280.211 1/32
W386.615 7/32
XØ14.3Ø9/16

* 进出水口可供BSP英制螺纹

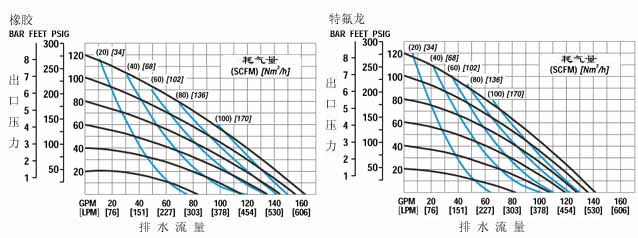

威尔顿 T8 - 2" (50.8 mm) 金属泵 性能曲线图
阅读指导 确定您应用需要的流量，计算出总压头（扬程），作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的黑色曲线并沿着自左到右的纵坐标，这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到蓝色曲线，并沿之向上，有一个数字指出，这数字表示在达到指定压头下所需的必须供气量。
