产品目录：Original™ 金属泵系列：T15 - 3" (76.2 mm) 金属泵

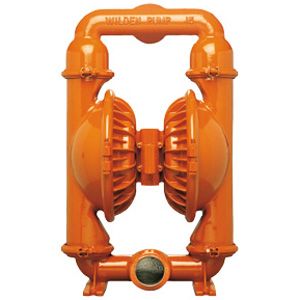

T15 - 3" (76.2 mm) 金属泵
威尔顿 T15 - 3" (76.2 mm) 金属泵 技术参数
口径：3"
最大流量：232GPM (878.1LPM)
最大工作压力：125PSI (8.6BAR)
接液部结构材质：铝合金、316不锈钢、铸铁、镍基合金
干吸：19' (5.8m)
可通过最大颗粒：3/8" (9.5mm)
弹性体：聚氨脂、氯丁橡胶、丁晴橡胶、三元橡胶、
氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™
各种材质的温度范围
聚丙烯
0°C(32°F) ~ +79°C(+175°F)
碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)
聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

用户手册下载（需安装Adobe Reader才能阅读）
T15-ORG-MTL-BIO-EOM.pdf     文件大小：1132 k

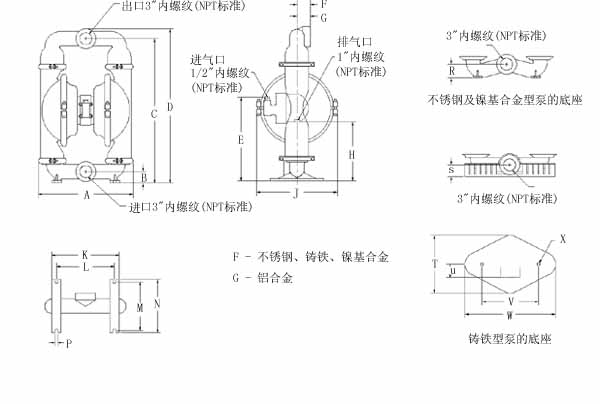

威尔顿 T15 - 3" (76.2 mm) 金属泵 结构图
尺寸 - T15
（金属泵）
序号公制(mm)英制(inch)
A505.219 29/32
B59.52 11/32
C760.629 31/32
D821.732 3/8
E419.116 1/2
F71.42 13/16
G82.63 1/4
H312.512 5/16
J425.516 3/4
K360.414 3/16
L304.812
M257.810 5/32
N281.811 3/32
P15.95/8
R69.92 3/4
S65.82 19/32
T305.412 1/32
U42.91 11/16
V305.412 1/32
W475.918 3/4
XØ15.9Ø5/8

* 进出水口可供BSP英制螺纹

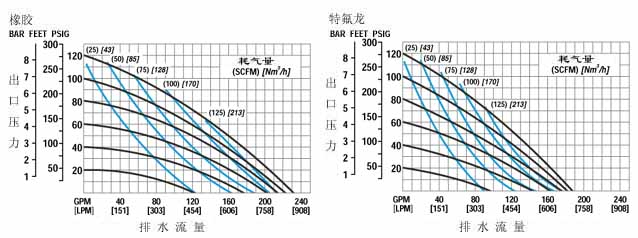

威尔顿 T15 - 3" (76.2 mm) 金属泵 性能曲线图
阅读指导 确定您应用需要的流量，计算出总压头（扬程），作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的黑色曲线并沿着自左到右的纵坐标，这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到蓝色曲线，并沿之向上，有一个数字指出，这数字表示在达到指定压头下所需的必须供气量。
