产品目录：Original™ 金属泵系列：P1 - 1/2" (12.7 mm) 金属泵

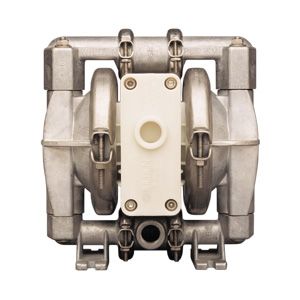

P1 - 1/2" (12.7 mm) 金属泵
威尔顿 P1 - 1/2" (12.7 mm) 金属泵 技术参数
口径：1/2"
最大流量：15.5GPM (58.6LPM)
最大工作压力：125PSI (8.6BAR)
接液部结构材质：铝合金、316不锈钢
干吸：19' (5.8m)
可通过最大颗粒：1/16" (1.59mm)
弹性体：聚氨脂、氯丁橡胶、丁晴橡胶、三元橡胶、
氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™
各种材质的温度范围
聚丙烯
0°C(32°F) ~ +79°C(+175°F)
碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)
聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

用户手册下载（需安装Adobe Reader才能阅读）
P1 Metal     文件大小：810 k

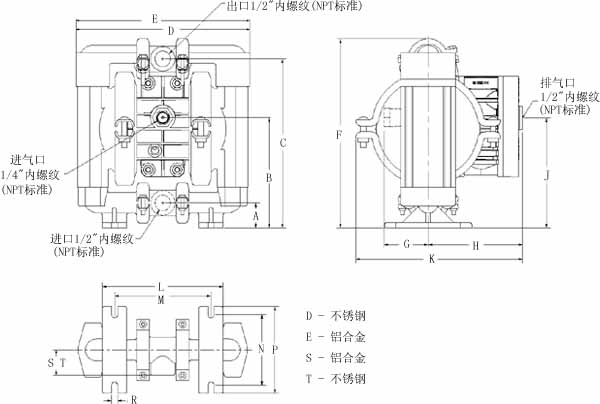

威尔顿 P1 - 1/2" (12.7 mm) 金属泵 结构图
尺寸 - P1
（金属泵）
序号公制(mm)英制(inch)
A28.61/8
B129.45 3/32
C198.57 13/16
D203.28
E207.28 5/32
F222.38 3/4
G55.62 3/16
H115.14 17/32
J129.45 3/32
K204.88 1/16
L139.75 1/2
M111.94 13/32
N82.63 1/4
P101.64
R7.19/32
S30.21 3/16
T30.21 3/16

*进水口可供BSP英制螺纹

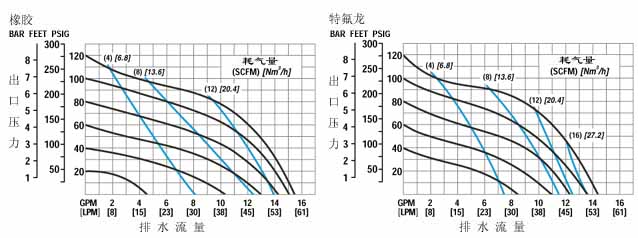

威尔顿 P1 - 1/2" (12.7 mm) 金属泵 性能曲线图
阅读指导 确定您应用需要的流量，计算出总压头（扬程），作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的黑色曲线并沿着自左到右的纵坐标，这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到蓝色曲线，并沿之向上，有一个数字指出，这数字表示在达到指定压头下所需的必须供气量。
