产品目录：Original™ 塑料泵系列：P2R - 1" (25.4 mm) 塑料泵

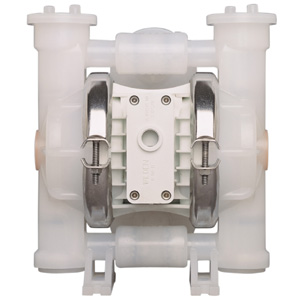

P2R - 1" (25.4 mm) 塑料泵
威尔顿 P2R - 1" (25.4 mm) 塑料泵 技术参数
口径：1"
最大流量：37GPM (140.0LPM)
最大工作压力：125PSI (8.6BAR)
接液部结构材质：聚丙烯、聚偏二氟乙烯
干吸：18' (5.5m)
可通过最大颗粒：1/8" (3.18mm)
弹性体：丁晴橡胶、聚氨脂、氯丁橡胶、三元橡胶、
SaniFlex™、氟化橡胶、Wil-Flex™、特氟龙PTFE
各种材质的温度范围
聚丙烯
0°C(32°F) ~ +79°C(+175°F)
碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)
聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

用户手册下载（需安装Adobe Reader才能阅读）
P2R Plastic     文件大小：956 k




威尔顿 P2R - 1" (25.4 mm) 塑料泵 结构图
尺寸 - P2R
（塑料泵）
序号公制(mm)英制(inch)
A296.111 21/32
B73.82 29/32
C179.47 1/16
D308.012 1/8
E355.614
F75.42 31/32
G106.34 3/16
H116.74 19/32
J231.09 3/32
K176.26 15/16
L157.26 3/16
M124.54 29/32
N115.14 17/32
P138.15 7/16
R9.53/8
 DINANSI
S79.4 DIA.1 9/16 RAD.
T108 DIA.2 1/8 RAD.
U15.9 DIA.5/8 DIA.

* DIN 标准法兰可用于进出口

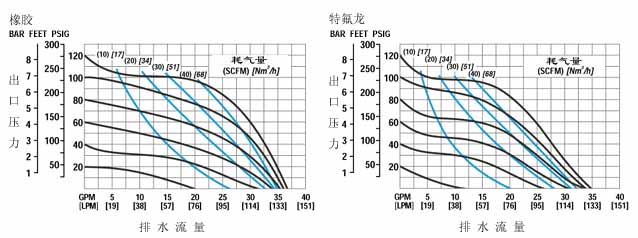

威尔顿 P2R - 1" (25.4 mm) 塑料泵 性能曲线图
阅读指导 确定您应用需要的流量，计算出总压头（扬程），作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的黑色曲线并沿着自左到右的纵坐标，这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到蓝色曲线，并沿之向上，有一个数字指出，这数字表示在达到指定压头下所需的必须供气量。
