产品目录：Original™ 塑料泵系列：P4 - 1 1/2" (38.1 mm) 塑料泵

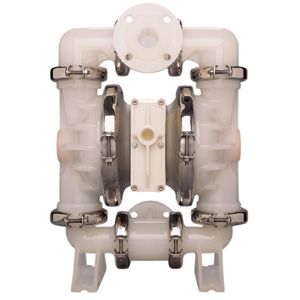

P4 - 1 1/2" (38.1 mm) 塑料泵
威尔顿 P4 - 1 1/2" (38.1 mm) 塑料泵 技术参数
口径：1 1/2"
最大流量：93GPM (352.0LPM)
最大工作压力：125PSI (8.6BAR)
接液部结构材质：聚丙烯、聚偏二氟乙烯、特氟龙PFA
干吸：16' (4.9m)
可通过最大颗粒：3/16" (4.76mm)
弹性体：丁晴橡胶、聚氨脂、氯丁橡胶、三元橡胶、
氟化橡胶、SaniFlex™、特氟龙PTFE、Wil-Flex™
各种材质的温度范围
聚丙烯
0°C(32°F) ~ +79°C(+175°F)
碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)
聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

用户手册下载（需安装Adobe Reader才能阅读）
P4-ORG-PLS-EOM.pdf     文件大小：1880 k

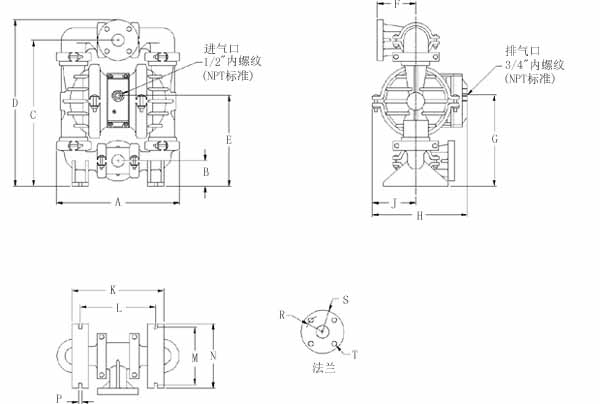

威尔顿 P4 - 1 1/2" (38.1 mm) 塑料泵 结构图
尺寸 - P4
（塑料泵）
序号公制(mm)英制(inch)
A393.715 1/2
B79.43 1/8
C463.618 1/4
D527.120 3/4
E296.911 11/16
F120.74 3/4
G297.711 23/32
H284.111 3/16
J141.35 9/16
K287.411 5/16
L237.39 11/32
M181.07 1/8
N204.88 1/16
P11.915/32
 DINANSI
R49.2 RAD.1 15/16 RAD.
S63.5 RAD.2 1/2 RAD.
T18.0 RAD.9/16 DIA.

* DIN 标准法兰可用于进出口

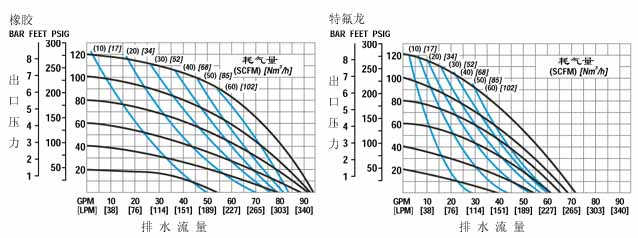

威尔顿 P4 - 1 1/2" (38.1 mm) 塑料泵 性能曲线图
阅读指导 确定您应用需要的流量，计算出总压头（扬程），作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的黑色曲线并沿着自左到右的纵坐标，这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到蓝色曲线，并沿之向上，有一个数字指出，这数字表示在达到指定压头下所需的必须供气量。
