产品目录：Advanced™ 塑料泵系列（螺栓式泵）：P200 - 1" (25.4mm) 塑料泵（螺栓式泵）

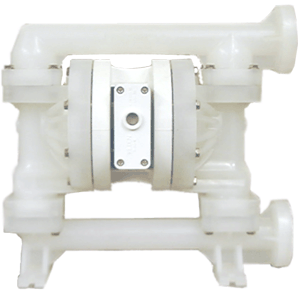

P200 - 1" (25.4mm) 塑料泵（螺栓式泵）
P200 - 1" (25.4mm) 塑料泵（螺栓式泵） 技术参数
口径：1"
最大流量：58GPM (221LPM)
最大工作压力：125PSI (8.6BAR)
接液部结构材质：聚丙烯、特氟龙、聚偏二氟乙烯
干吸：11.4' (3.5m)
可通过最大颗粒：3/16" (4.76mm)
弹性体：丁晴橡胶、聚氨脂、氯丁橡胶、三元橡胶、
SaniFlex™、氟化橡胶、特氟龙®、Wil-Flex™
各种材质的温度范围
聚丙烯
0°C(32°F) ~ +79°C(+175°F)
碳充乙缩醛
-28.9°C(-20°F) ~ + 65.6°C(+150°F)
聚偏二氟乙烯
-12.2°C(-10°F) ~ + 107.2°C(+225°F)
特氟龙®PFA(½" UPII&UPIII)
-28.9°C(-20°F) ~ + 148.9°C(+300°F)
特氟龙®PFA(½" & 1½")
-28.9°C(-20°F) ~ + 107.2°C(+225°F)

用户手册下载（需安装Adobe Reader才能阅读）
P200-ADV-PLS-EOM-06.pdf     文件大小：2010 k




威尔顿 P200 - 1" (25.4mm) 塑料泵（螺栓式泵） 结构图
尺寸 - P200
（塑料泵）
序号公制(mm)英制(inch)
A45717.98
B662.59
C26010.22
D38014.95
E43417.08
F993.91
G1034.06
H1234.84
J25910.20
K2319.09
L35313.90
M31112.24
N1254.92
P1566.16
R100.38
 DINANSI
S85 DIA.3.12 DIA.
T115 DIA.4.25 DIA.
U14 DIA.0.62

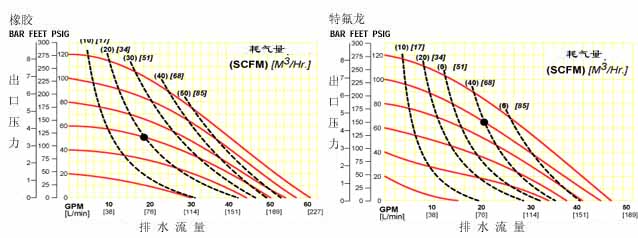

威尔顿 P200 - 1" (25.4mm) 塑料泵（螺栓式泵） 性能曲线图
阅读指导 确定您应用需要的流量，计算出总压头（扬程），作图画出纵坐标中压头和横坐标中流量的交叉点。于是供气气压和供气量可自曲线中获得。找出与交叉点最接近的红色曲线并沿着自左到右的纵坐标，这就是到达您在指定压头下所需流量时必须的供气压力。下一步在最接近交叉点处找到黑色曲线，并沿之向上，有一个数字指出，这数字表示在达到指定压头下所需的必须供气量。
